芯原杯IDE替换测试

Cmake Clion RISCV VeriSilicon
发布日期:   2024-06-08
更新日期:   2024-08-14
文章字数:   1.8k
阅读时长:   8 分
阅读次数:

省流：能代码补全，编译结果有问题，CLion的远程调试能接上qemu，但是程序都似了有没有什么用，建议ntr开发，Clion写代码Esclipse编译Debug。

为什么要做IDE替换

众所周知，基于Eclipse开发的嵌入式IDE，像Ti的CCS，英飞凌的ADS，瑞萨(史中史) ，以及ST的STM32CubeIDE，虽然厂商做了一定程度上的支持，但是用起来非常的一眼难尽。

而STM32早已支持Cmake与Clion搭配进行项目配置与开发，开发体验有了质的提升，因此，我想探索一种通用性的解决办法，即Eclipse在编译时生成的Makefile文件进行逆推导得到Cmakelist，进而能够搭配代码开发体验较好的IDE进行开发编译与调试。
需要提醒的是，在撰写本文时，虽然能够得到编译成功的结果，但是与Eclipse编译结果不同，仍然在解决中，但是可以将Clion作为代码编辑器进行代码编写，在Eclipse进行编译运行与调试。

开发环境

Nuclei Studio IDE for C/C++ Developers
Version: 2024-02.DEV
ToolChain来自Nuclei IDE自带的编译器，路径如图所示，就是在芯原官方提供的压缩包的toolchain文件夹内。

使用工程如图所示，实际上就是官方提供的sdk工程,我把doc文件夹删除了。

替换开发步骤

添加环境变量


IDE解压完成后，将NucleiStudio/toolchain/gcc/bin添加到系统环境变量PATH中，别管gcc13，那是个空文件夹。

我这里把qemu加进去的原因是，原来是在qemu上运行程序的，我想着一起移植到CLion上（但是似了）
在终端中确认环境变量是否添加成功，运行

riscv64-unknown-elf-gcc -v

如果成功添加了应该会出现下图这样

Clion项目配置

具体的工程我已经上传到github，仓库地址GitHub - WwWangGuan/VeriTest: 芯原杯对原有基于Esclipe IDE用CMake替换的测试工程

工具链配置

直接新建一个工具链就好，C/C++编译器指定到原来Eclipse的编译器，gdb是我自认为应该加上去的，准确性未知。
但是，需要在Cmake的选项卡中指定一下工具链，这样CLion才会用新添加的工具链

Q：为啥用Release？
A：他原来就用的Release。
PS：勾上图里的那个选项开发体验有巨大提升。

Cmakelist.txt

重头戏来了（太折磨了）

cmake_minimum_required(VERSION 3.25)

# 指定交叉编译工具链
set(CMAKE_SYSTEM_NAME Generic)
set(CMAKE_SYSTEM_VERSION 1)
# 项目信息
project(qemu C CXX ASM)
set(CMAKE_CXX_STANDARD 17)
set(CMAKE_C_STANDARD 11)

set(CMAKE_C_COMPILER riscv64-unknown-elf-gcc)
set(CMAKE_CXX_COMPILER riscv64-unknown-elf-g++)
set(CMAKE_ASM_COMPILER riscv64-unknown-elf-gcc)
set(CMAKE_AR riscv64-unknown-elf-ar)
set(CMAKE_OBJCOPY riscv64-unknown-elf-objcopy)
set(CMAKE_OBJDUMP riscv64-unknown-elf-objdump)
set(SIZE riscv64-unknown-elf-size)
set(CMAKE_TRY_COMPILE_TARGET_TYPE STATIC_LIBRARY)

# 包含目录
include_directories(
        galaxy_sdk/bsp/include
        galaxy_sdk/bsp/include/arch/riscv/n309
        galaxy_sdk/config/include
        galaxy_sdk/drivers/include
        galaxy_sdk/modules/include
        galaxy_sdk/modules/external/riscv_dsp/include
        galaxy_sdk/os/include
        galaxy_sdk/osal/include
        galaxy_sdk/prebuilts/bluetooth/health/include
        galaxy_sdk)

# 添加所有源文件
file(GLOB_RECURSE SOURCES "galaxy_sdk/bsp/src/*.*"
        "galaxy_sdk/drivers/src/*.*"        "galaxy_sdk/src/*.*"        "galaxy_sdk/*.*")

# 链接器脚本
set(LINKER_SCRIPT ${CMAKE_SOURCE_DIR}/galaxy_sdk/n309_iot_qemu.ld)

# 通用编译选项
set(COMMON_FLAGS "-march=rv32imafc_xxldsp -mabi=ilp32f -mtune=nuclei-300-series -mcmodel=medlow -mno-save-restore -O2 -ffunction-sections -fdata-sections -fno-common -Wall -Werror -g")
set(CMAKE_C_FLAGS "${CMAKE_C_FLAGS} ${COMMON_FLAGS}")
set(CMAKE_CXX_FLAGS "${CMAKE_CXX_FLAGS} ${COMMON_FLAGS}")
set(CMAKE_ASM_FLAGS "${CMAKE_ASM_FLAGS} ${COMMON_FLAGS} -x assembler-with-cpp")

# 链接选项
add_link_options(
        -T ${LINKER_SCRIPT}
        -nostartfiles
        -Xlinker --gc-sections        -Wl,-Map=${CMAKE_BINARY_DIR}/qemu.map
        -Wl,--no-warn-rwx-segments)

# 设置库目录
link_directories(
        galaxy_sdk/bsp/lib
        galaxy_sdk/drivers/lib
        galaxy_sdk/modules/lib
        galaxy_sdk/modules/external/riscv_dsp
        galaxy_sdk/os/lib
        galaxy_sdk/osal/lib
        galaxy_sdk/prebuilts/bluetooth/health)

# 添加可执行文件
add_executable(${PROJECT_NAME}.out ${SOURCES})

# 特定文件类型的编译选项
foreach(source IN LISTS SOURCES)
    if (source MATCHES "\\.S$")
        set_source_files_properties(${source} PROPERTIES COMPILE_FLAGS "${CMAKE_ASM_FLAGS}")
    endif()
endforeach()

# 链接库
target_link_libraries(${PROJECT_NAME}.out
        -Wl,--start-group
        c_nano
        gcc
        stdc++
        semihost
        osal_riscv
        os_riscv
        bsp_riscv
        driver_riscv
        common_riscv
        ble
        nmsis_dsp_rv32imafc_xxldsp
        -Wl,--end-group)

# 生成HEX文件
add_custom_command(TARGET ${PROJECT_NAME}.out POST_BUILD
        COMMAND ${CMAKE_OBJCOPY} -O ihex ${PROJECT_NAME}.out ${PROJECT_NAME}.hex
        COMMENT "Building ${PROJECT_NAME}.hex"
)

# 生成列表文件
add_custom_command(TARGET ${PROJECT_NAME}.out POST_BUILD
        COMMAND ${CMAKE_OBJDUMP} --source --all-headers --demangle --line-numbers --wide ${PROJECT_NAME}.out > ${PROJECT_NAME}.lst
        COMMENT "Building ${PROJECT_NAME}.lst"
)

# 打印尺寸
add_custom_command(TARGET ${PROJECT_NAME}.out POST_BUILD
        COMMAND ${SIZE} --format=berkeley ${PROJECT_NAME}.out > ${PROJECT_NAME}.siz
        COMMENT "Building ${PROJECT_NAME}.siz"
)
# 打印内存使用情况
add_custom_command(TARGET ${PROJECT_NAME}.out POST_BUILD
        COMMAND ${SIZE} ${PROJECT_NAME}.out
        COMMENT "Memory usage:"
)

# 清理命令
add_custom_target(clean_all
        COMMAND ${CMAKE_COMMAND} -E rm -rf ${CMAKE_BINARY_DIR}/*.o ${CMAKE_BINARY_DIR}/*.d ${CMAKE_BINARY_DIR}/*.out ${CMAKE_BINARY_DIR}/*.hex ${CMAKE_BINARY_DIR}/*.lst ${CMAKE_BINARY_DIR}/*.siz
        COMMENT "Cleaning up generated files"
)

几个需要强调的地方

1. 我这里是手动指定了编译器的位置，因为我测试的时候发现即使我添加了环境变量Cmake仍然识别不到
byd，又好使了

  1. 项目信息看个人，要不要改随意，在第7行改就可以。
  2. 官方给的都是.a，链接的时候有顺序问题，我这里抄了一下原来的makefile，加上了-Wl,–start-group 和-Wl,–end-group ，让编译器自己找链接顺序。
  3. 如果需要添加新文件夹，添加方式和STM32的方式相同。

配置效果

如果准确无误，应该会有如下信息（Cmake）：

C:\Users\34789\AppData\Local\Programs\CLion\bin\cmake\win\x64\bin\cmake.exe -DCMAKE_BUILD_TYPE=Release -DCMAKE_C_COMPILER=C:/Embedded_tools/NucleiStudio/toolchain/gcc/bin/riscv64-unknown-elf-gcc.exe -DCMAKE_CXX_COMPILER=C:/Embedded_tools/NucleiStudio/toolchain/gcc/bin/riscv64-unknown-elf-c++.exe -G "MinGW Makefiles" -S G:\VeriSilicon\VeriHealthi_QEMU_SDK.202405_preliminary\VeriHealthi_QEMU_SDK.202405_preliminary\VeriTest -B G:\VeriSilicon\VeriHealthi_QEMU_SDK.202405_preliminary\VeriHealthi_QEMU_SDK.202405_preliminary\VeriTest\cmake-build-release-verisilicon
-- The C compiler identification is GNU 13.1.1
-- The CXX compiler identification is GNU 13.1.1
-- The ASM compiler identification is GNU
-- Found assembler: C:/Embedded_tools/NucleiStudio/toolchain/gcc/bin/riscv64-unknown-elf-gcc.exe
-- Detecting C compiler ABI info
-- Detecting C compiler ABI info - done
-- Check for working C compiler: C:/Embedded_tools/NucleiStudio/toolchain/gcc/bin/riscv64-unknown-elf-gcc.exe - skipped
-- Detecting C compile features
-- Detecting C compile features - done
-- Detecting CXX compiler ABI info
-- Detecting CXX compiler ABI info - done
-- Check for working CXX compiler: C:/Embedded_tools/NucleiStudio/toolchain/gcc/bin/riscv64-unknown-elf-c++.exe - skipped
-- Detecting CXX compile features
-- Detecting CXX compile features - done
-- Configuring done (1.3s)
-- Generating done (0.0s)
-- Build files have been written to: G:/VeriSilicon/VeriHealthi_QEMU_SDK.202405_preliminary/VeriHealthi_QEMU_SDK.202405_preliminary/VeriTest/cmake-build-release-verisilicon

[已完成]

最终效果

愉 快 的 代 码 书 写 体 验（双手指天）

编译问题

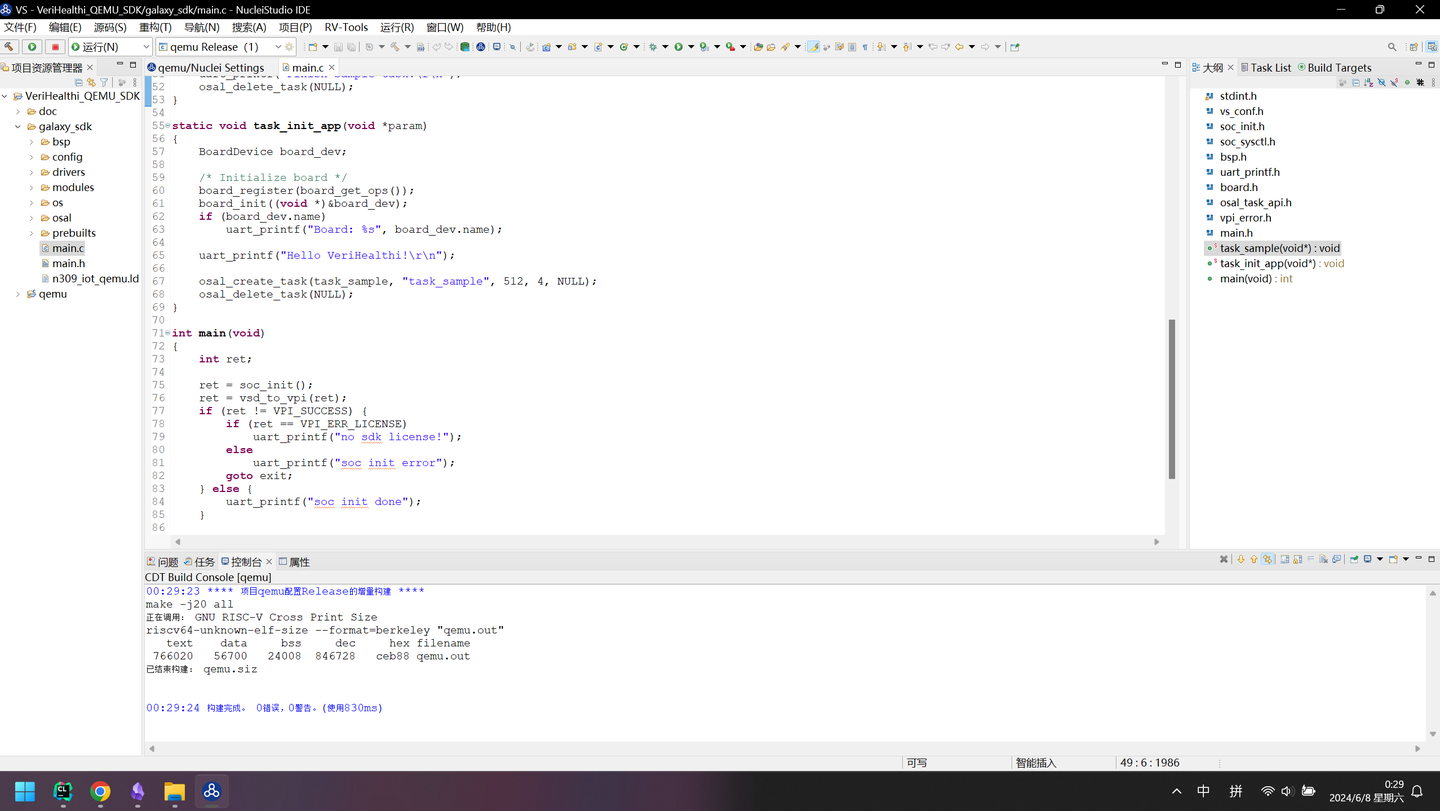

上图是CLion的编译结果，但是呢，让我们看看原来IDE是啥结果

不是，哥们，怎么最终程序大小都不一样啊。
我试图把CLion编译的qemu.out搬到Esclipe里用，结果直接告诉我QEMU运行不了。
这是我写这个文章时候感到最大的挫败点，折腾了半天CLion变成了代码编辑器早知道还不如Vscode来的实在。
来个大佬教教我咋解决吧。

文章作者: Harry Zhang
