BSP修改与SPI配置

首先在board/Kconfig里面加入SPI配置

menuconfig BSP_USING_SPI
    bool "Enable SPI BUS"
    select RT_USING_SPI
    default n
    if BSP_USING_SPI
        menuconfig BSP_USING_SPI0
            bool "Enable SPI0 BUS"
            default n
        menuconfig BSP_USING_SPI3
            bool "Enable SPI3 BUS"
            default n
            if BSP_USING_SPI3
                config BSP_USING_SPI3_SAMPLE
                    bool "Enable SPI3 BUS Sample"
                    default n
            endif
        menuconfig BSP_USING_SPI6
            bool "Enable SPI6 BUS"
            default n
    endif

然后在menuconfig开启即可，但是需要修改一下drv_spi.c的引脚

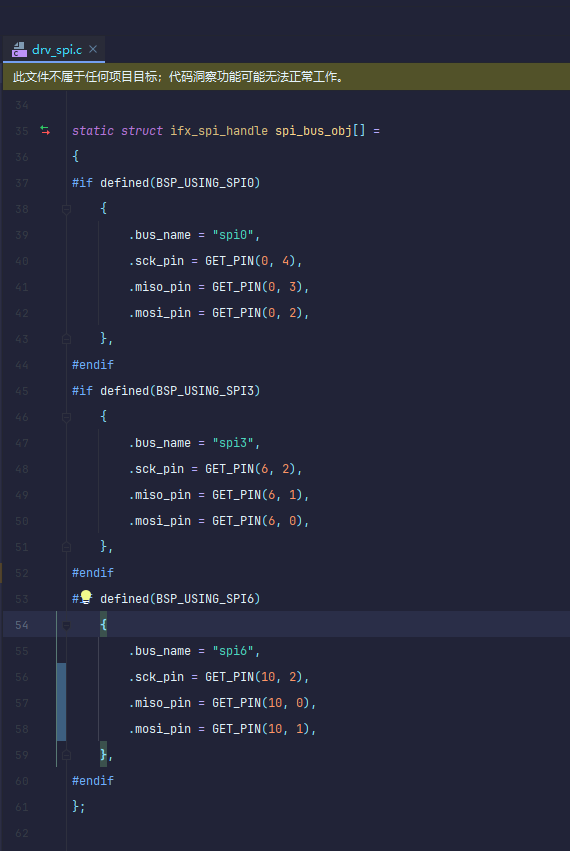

引脚修改成EVK上对应的引脚即可，我这里用的是Arduino接口上的SPI，也是官方例程使用的SPI。
配置与应用代码如下所示。

/*
 * Copyright (c) 2006-2023, RT-Thread Development Team * * SPDX-License-Identifier: Apache-2.0 * * Change Logs: * Date           Author       Notes * 2024-05-22     LZero        first version */
#include <rtthread.h>
#include <rtdevice.h>
#include "ADIS16467-2.h"

#include "drv_gpio.h"
#include "drv_spi.h"
#include "rtdbg.h"

#define DBG_LVL DBG_

#define LED_PIN     GET_PIN(16, 1)
#define LED2_PIN    GET_PIN(16,2)
rt_thread_t IMU_thread;
ADIS16467_T adi_imu = {0};

void SPIRTTEST() {

    rt_pin_mode(GET_PIN(10, 3), PIN_MODE_OUTPUT);
    rt_kprintf("IMU Thread Start！\n");
    struct rt_spi_configuration imu_config = {
            .data_width=16,
            .mode=RT_SPI_MASTER | RT_SPI_MODE_3 | RT_SPI_MSB,
            .max_hz=1000000
    };
	struct rt_spi_device* imu_device = (struct rt_spi_device*)rt_malloc(sizeof(struct rt_spi_device));
    rt_spi_bus_attach_device_cspin(imu,"spi61","spi6",GET_PIN(10,3),RT_NULL);
    struct rt_spi_device *imu = (struct rt_spi_device *) rt_device_find("spi61");

    if (!imu) {
        rt_kprintf("imu not found\n");
    } else {

        rt_kprintf("imu found\n");
    }

    rt_spi_configure(imu, &imu_config);



    adi_imu.spi_device = imu;

    ADIS16467_Init(&adi_imu);
    ADIS16467_Check(&adi_imu);
    ADIS16467_imuInfo(&adi_imu);
    rt_kprintf("IMU ProdID : %X", adi_imu.ProdId);
    rt_pin_mode(LED2_PIN, PIN_MODE_OUTPUT);
    while (1) {
        rt_pin_write(LED2_PIN, PIN_HIGH);
        rt_thread_mdelay(500);
        rt_pin_write(LED2_PIN, PIN_LOW);
        rt_thread_mdelay(500);
    }
}

int main(void) {
    spitest = rt_thread_create("spitest", SPIRTTEST, RT_NULL,
                               RT_MAIN_THREAD_STACK_SIZE, 20, 20);
    rt_thread_startup(spitest);
    rt_pin_mode(LED_PIN, PIN_MODE_OUTPUT);
    rt_kprintf("Hello World!\n");
    for (;;) {
        rt_pin_write(LED_PIN, PIN_HIGH);
        rt_thread_mdelay(500);
        rt_pin_write(LED_PIN, PIN_LOW);
        rt_thread_mdelay(500);
    }
}

实际使用

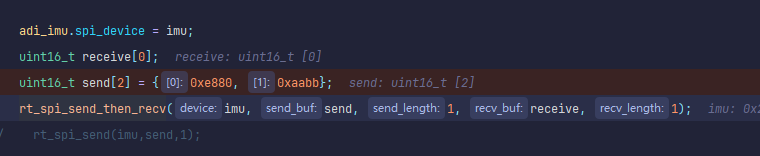

原计划使用SPI驱动ADIS16467-2，这是一个ADI的精密陀螺仪，在STM32上已经有完整实现，计划在本次实践中使用XMC7200嵌入RTT官方BSP，但是始终无法驱动起来。sendandsend函数逻分显示是正确的，但是

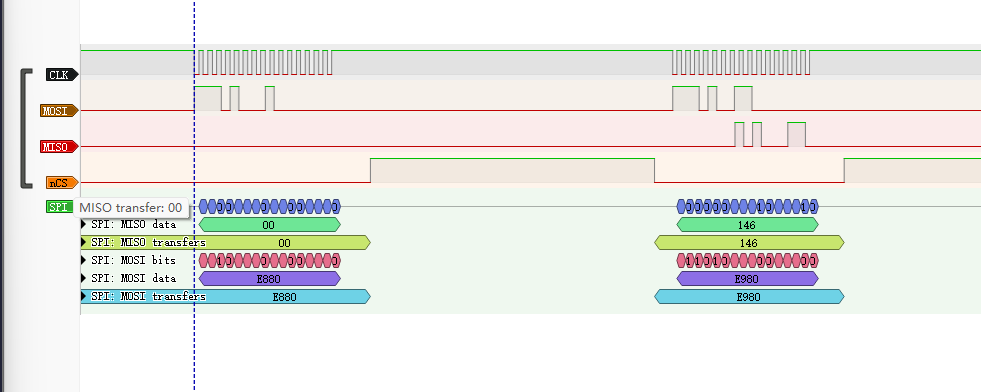

RTT BSP传输波形，不知道为什么会在后面有BA0，发送的是E880。

波形分析

使用ST官方HAL库，ADIS16467可正常运行，驱动链接：GitHub - WwWangGuan/ADIS16467-2: ADIS16467-2的STM32驱动程序

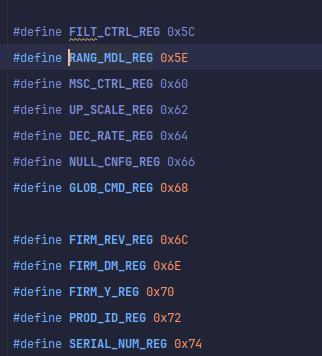

该函数使用的寄存器如图所示

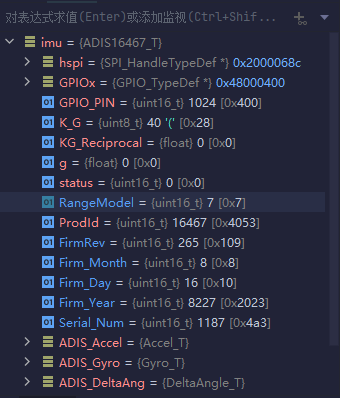

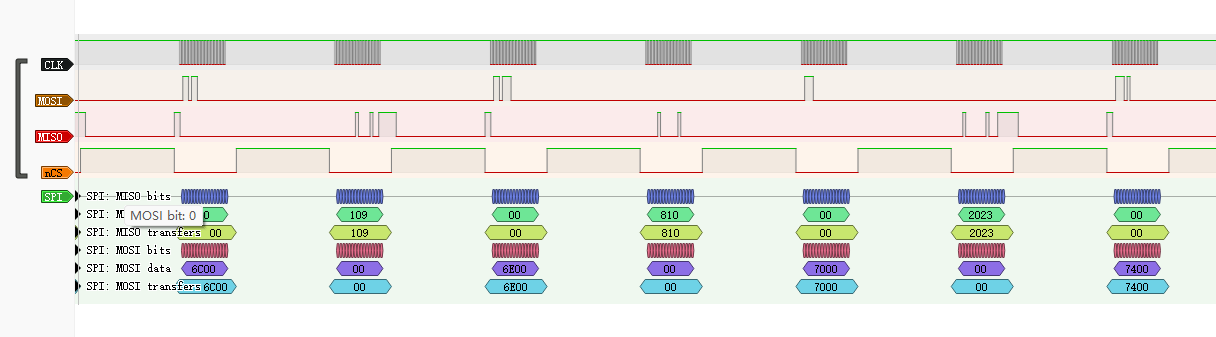

正确的读取数据如下图所示

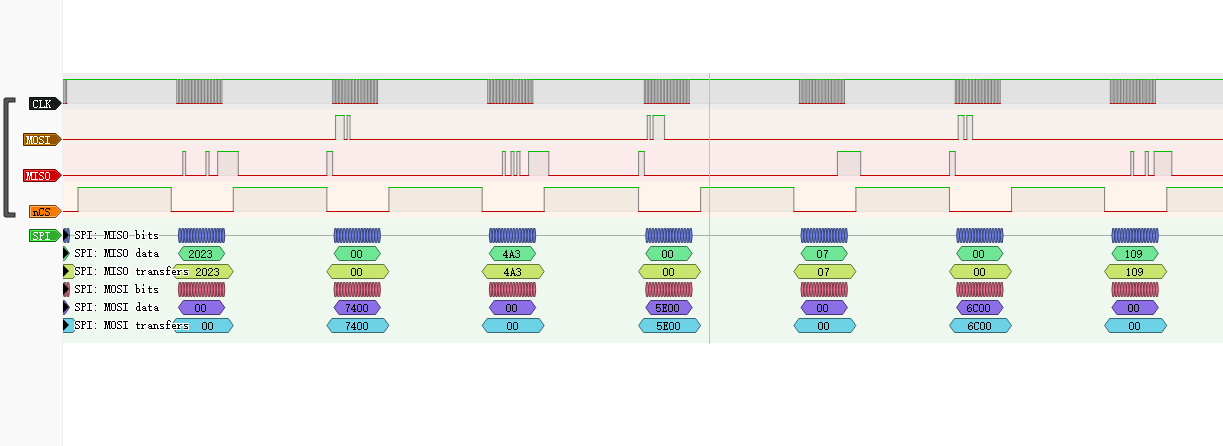

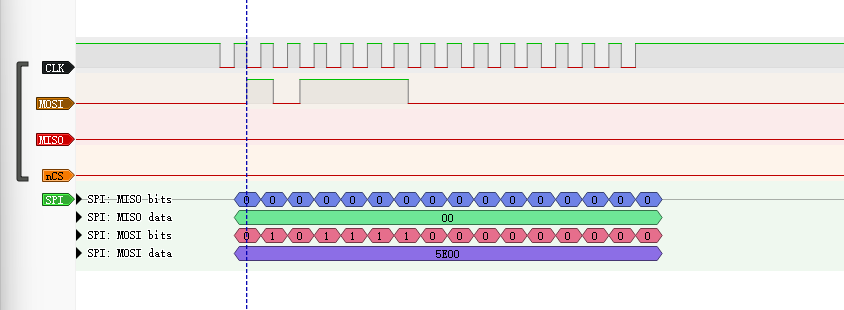

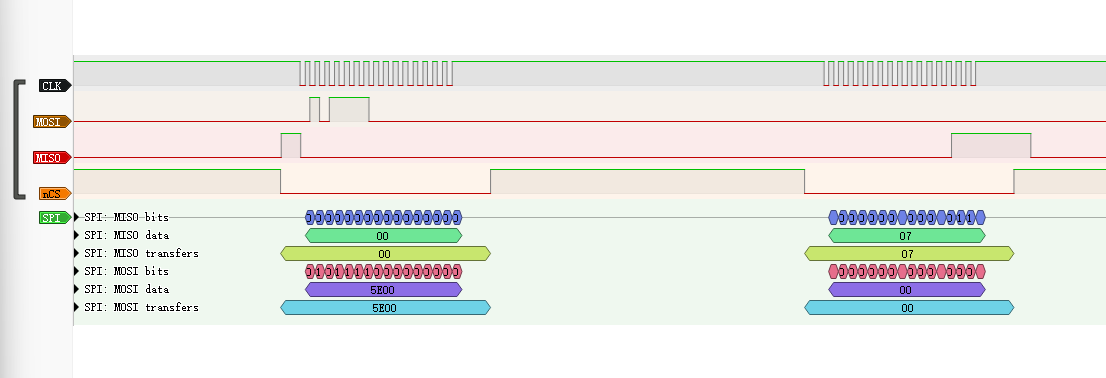

下图为逻分捕捉波形（rangeModel读取）

即正常波形为：Master发送5E00，从机回答07

接下来是写寄存器

此函数的目的是为了在开机时重启陀螺仪（写值0x1000 0000/0x80h）

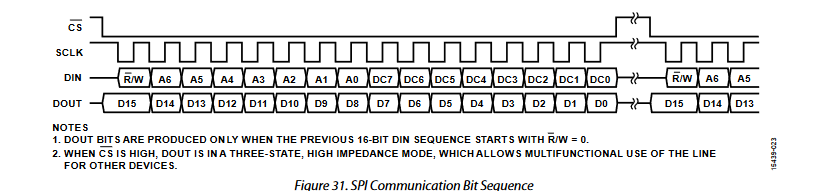

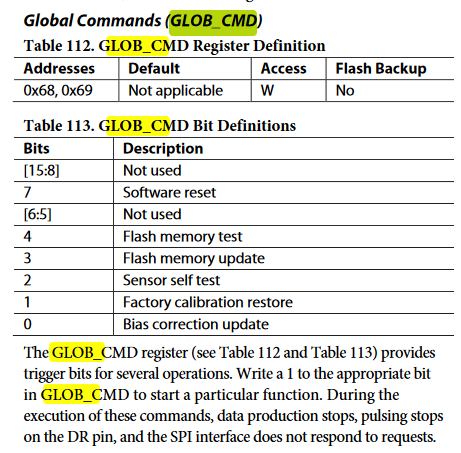

那么如何写一个寄存器呢？datasheet这么说

也就是说 对于每一个16位的数据，写寄存器之前先将最高位置1，然后加上寄存器地址到高八位，低八位是你要写的数据

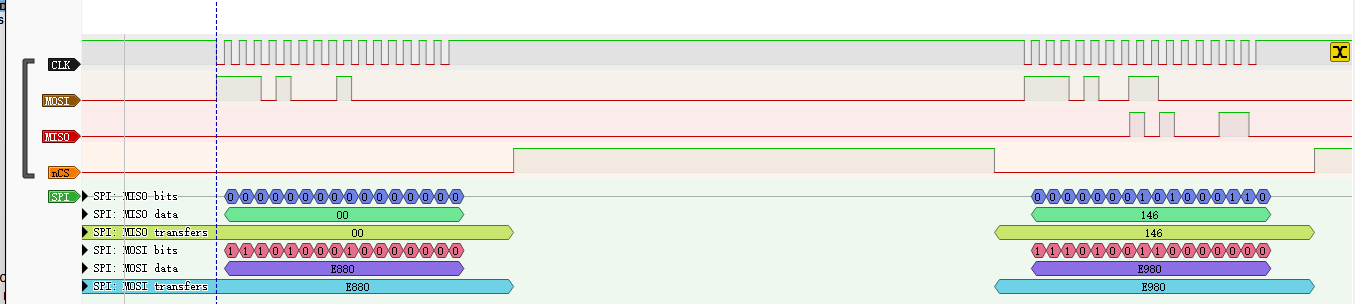

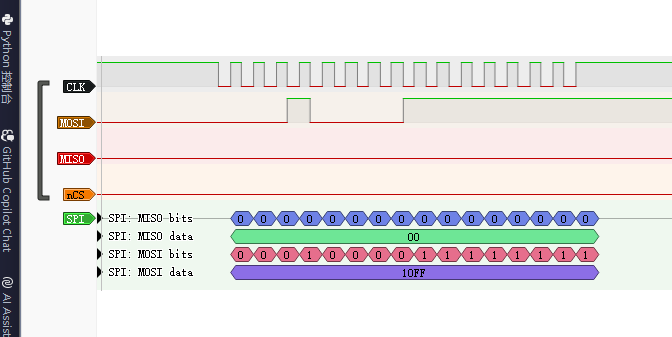

来看看逻辑分析仪的波形

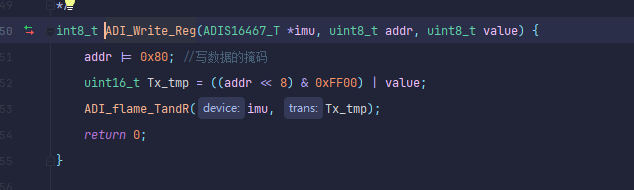

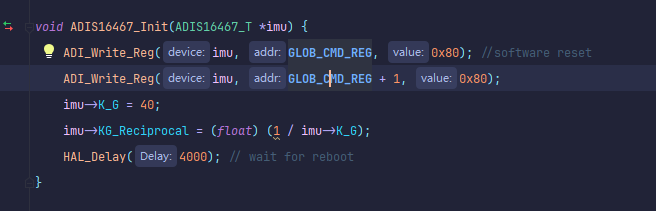

函数实现是这个样子

也明显，分成三步：

  1. 地址先或一个0x80h(0x1000 0000)，因为要写寄存器。
  2. 地址左移8位，”或“上你的数据
  3. 开始通信。

RTThread SPI设备驱动框架测试

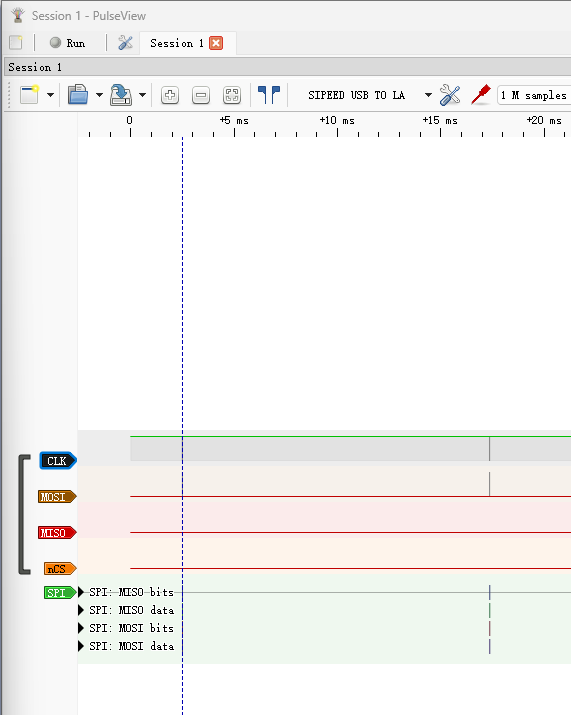

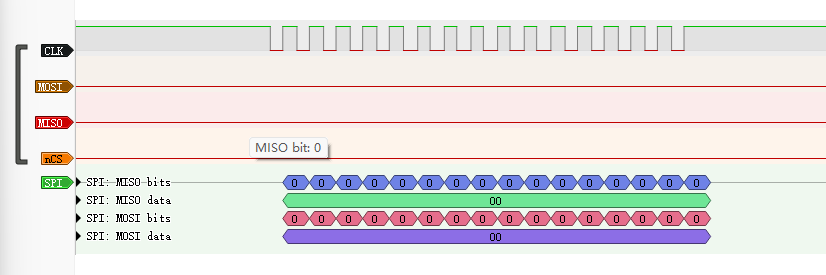

上来就没绷住


换用rt_spi_transfer，能发出去了，但是收不到

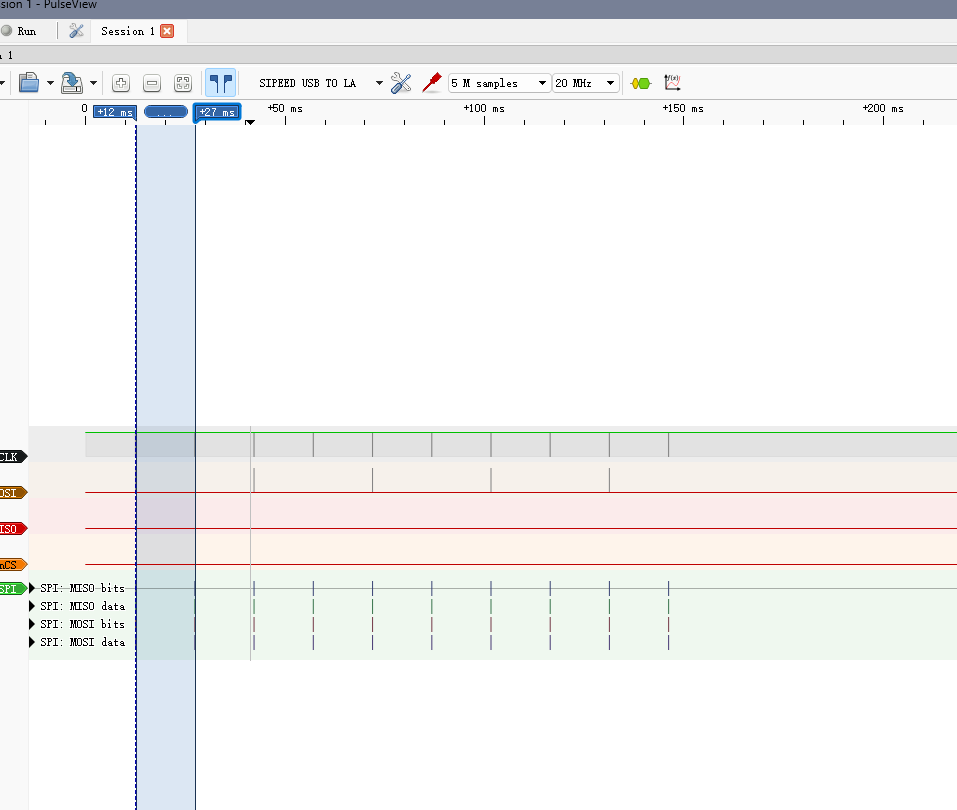

跟ST的HAL相比，设备驱动框架无论是transfer，send还是send_and_receive都比HAL慢的多

上面有四帧数据，能看出来吗
感觉是API调的不对，再换。

void ADIS16467_Init(ADIS16467_T *imu) {
//    ADI_Write_Reg(imu, GLOB_CMD_REG, 0x80); //software reset
//    ADI_Write_Reg(imu, GLOB_CMD_REG + 1, 0x80);
    uint16_t send[2] = {((GLOB_CMD_REG | 0x80) << 8) | 0x80, (((GLOB_CMD_REG + 1) | 0x80) << 8) | 0x80};
    uint16_t receive[2] = {0};
    rt_spi_send_then_recv(imu->spi_device, send, 2, receive, 2);
    imu->K_G = 40;
    imu->KG_Reciprocal = (float) (1 / imu->K_G);
    rt_thread_mdelay(2000); // wait for reboot
}

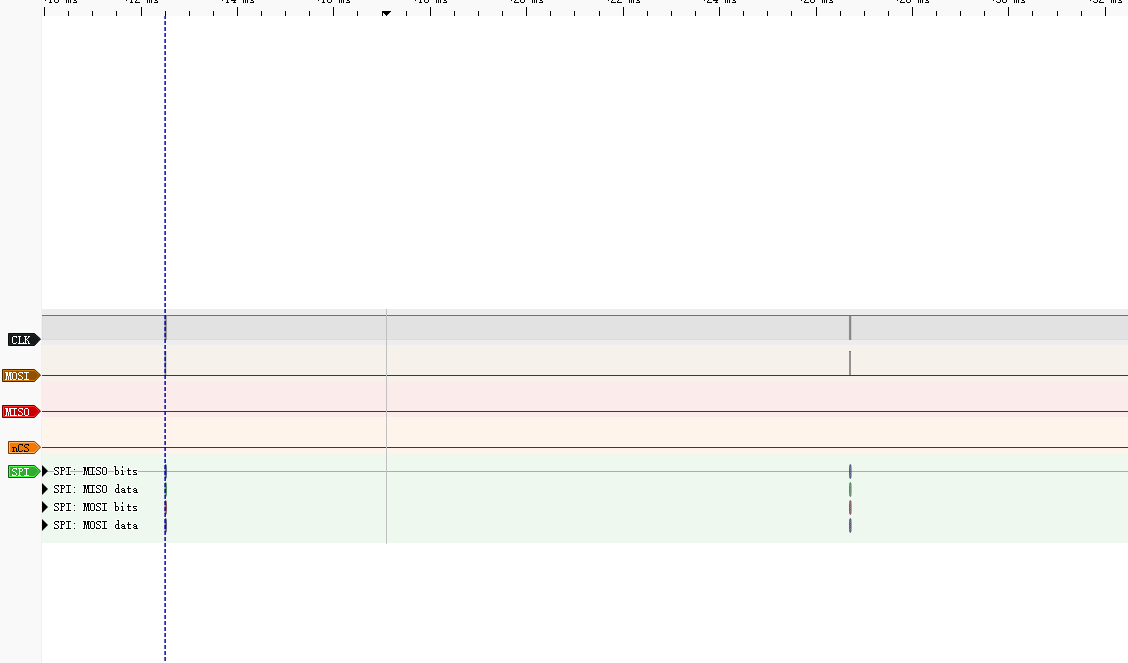

这么写之后的波形是这样的，孩子怪可怜的

对比HAL的波形

void ADIS16467_Init(ADIS16467_T *imu) {
    uint16_t send[2] = {((GLOB_CMD_REG | 0x80) << 8) | 0x80, (((GLOB_CMD_REG + 1) | 0x80) << 8) | 0x80};
    uint16_t receive[2] = {0};
    HAL_SPI_TransmitReceive(imu->hspi, (uint8_t *) send, (uint8_t *) receive, 2, 0xFFFF);
    imu->K_G = 40;
    imu->KG_Reciprocal = (float) (1 / imu->K_G);
    HAL_Delay(4000); // wait for reboot
}

波形这个样子

能看出来RTT跟HAL的处理方式截然不同，RTT是，我先把TX的东西发完，再收两个
但是只有这么写，波形才对，读出来的数据也是正确的

void ADIS16467_Init(ADIS16467_T *imu) {
    ADI_Write_Reg(imu, GLOB_CMD_REG, 0x80); //software reset
    ADI_Write_Reg(imu, GLOB_CMD_REG + 1, 0x80);
    imu->K_G = 40;
    imu->KG_Reciprocal = (float) (1 / imu->K_G);
    HAL_Delay(4000); // wait for reboot
}

int8_t ADI_Write_Reg(ADIS16467_T *imu, uint8_t addr, uint8_t value) {
    addr |= 0x80; //写数据的掩码
    uint16_t Tx_tmp = (addr << 8) | value;
    ADI_flame_TandR(imu, Tx_tmp);
    return 0;
}

uint16_t ADI_flame_TandR(ADIS16467_T *imu, uint16_t trans) {
    HAL_GPIO_WritePin(imu->GPIOx, imu->GPIO_PIN, 0);
    uint16_t result = 0;
    static HAL_StatusTypeDef state;
    state = HAL_SPI_TransmitReceive(imu->hspi, (uint8_t *) &trans, (uint8_t *) &result, 1, 0xFFFF);
    if (state != HAL_OK) {
        while (1);
    }    HAL_GPIO_WritePin(imu->GPIOx, imu->GPIO_PIN, 1);
    sb_delay(500);
    return result;
}

就是发一次，停一下再发一次。

使用rt_transfer

uint16_t ADI_flame_TandR(ADIS16467_T *imu, uint16_t trans) {
//    HAL_GPIO_WritePin(imu->GPIOx, imu->GPIO_PIN, 0);
    uint16_t result = 0;
//    static HAL_StatusTypeDef state;
//    state = HAL_SPI_TransmitReceive(imu->hspi, (uint8_t *) &trans, (uint8_t *) &result, 1, 0xFFFF);
//    if (state != HAL_OK) {
//        while (1);
//    }
//    HAL_GPIO_WritePin(imu->GPIOx, imu->GPIO_PIN, 1);
//    rt_spi_send_then_recv(imu->spi_device, &trans, 1, &result, 1);
    rt_spi_transfer(imu->spi_device, &trans, &result, 1);
    return result;
}

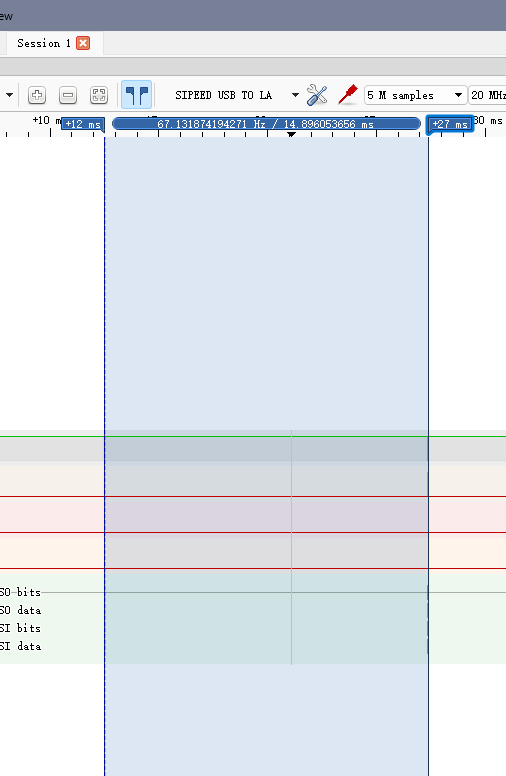

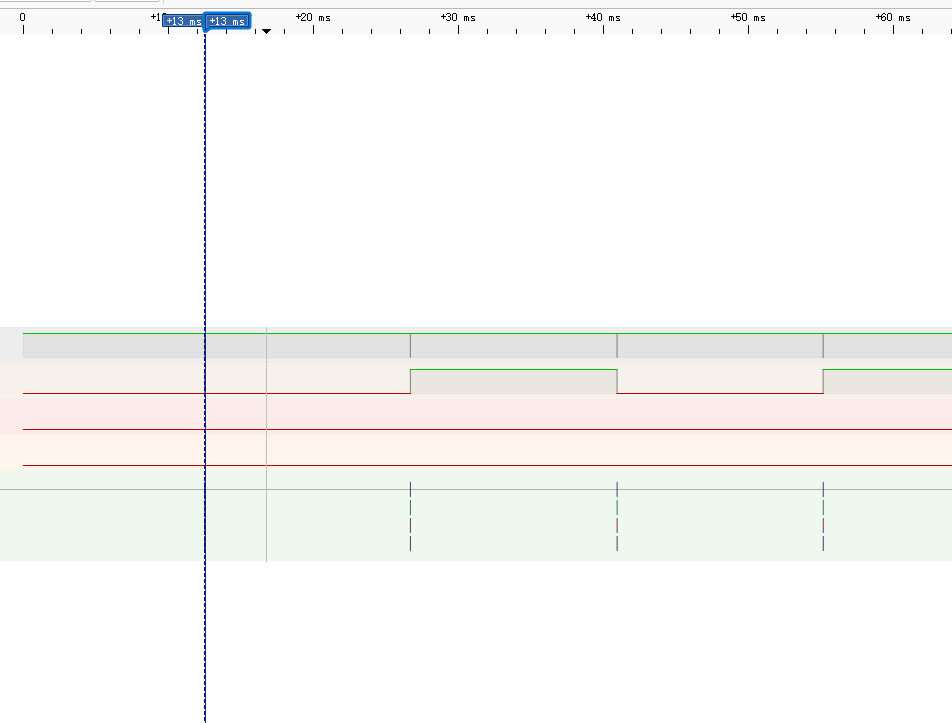

还是慢，两次transfer时间相差15ms

HAL对比，函数使用HAL_SPI_TransmitReceive，两次传输时间相差39$\mu s$，怪离谱的。

尝试提升线程优先级？

int main(void) {
    spitest = rt_thread_create("spitest", SPIRTTEST, RT_NULL,
                               4096, 20, 20);
    rt_thread_startup(spitest);
    /* set LED2 pin mode to output */
    rt_pin_mode(LED2_PIN, PIN_MODE_OUTPUT);

    while (1) {
        rt_pin_write(LED2_PIN, PIN_HIGH);
        rt_thread_mdelay(500);
        rt_pin_write(LED2_PIN, PIN_LOW);
        rt_thread_mdelay(500);
    }}

priority改成10？试了，没用，这真的慢。

换用rt_spi_transfer_message，有效

uint16_t ADI_flame_TandR(ADIS16467_T *imu, uint16_t trans) {
    // HAL_GPIO_WritePin(imu->GPIOx, imu->GPIO_PIN, 0);
    uint16_t result;
    struct rt_spi_message msg1,msg2;

    msg1.send_buf    = &trans;
    msg1.recv_buf    = &result;
    msg1.length      = 1;
    msg1.cs_take     = 1;
    msg1.cs_release  = 1;
    msg1.next        = RT_NULL;

    rt_spi_transfer_message(imu->spi_device,&msg1);
    // rt_spi_transfer(imu->spi_device,&trans,&result,2);
    // sb_delay(200);    return result;
}

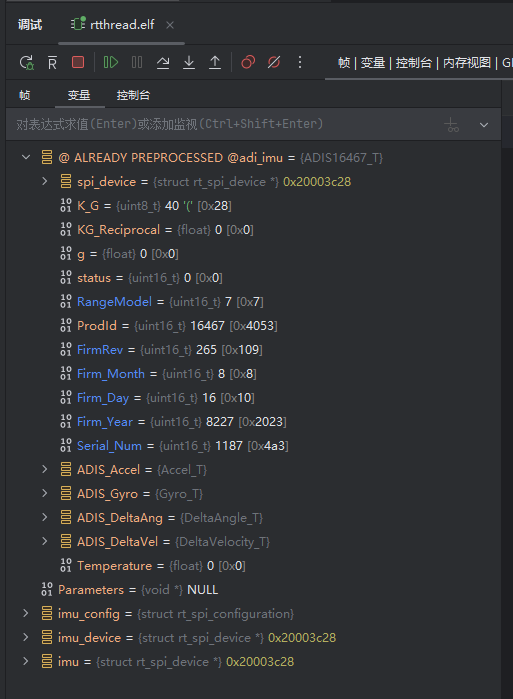

读取成功

接下来console输出加速度和角速度值（rt_krpintf输出浮点数需要安装全功能软件包），但是debug下是好使的

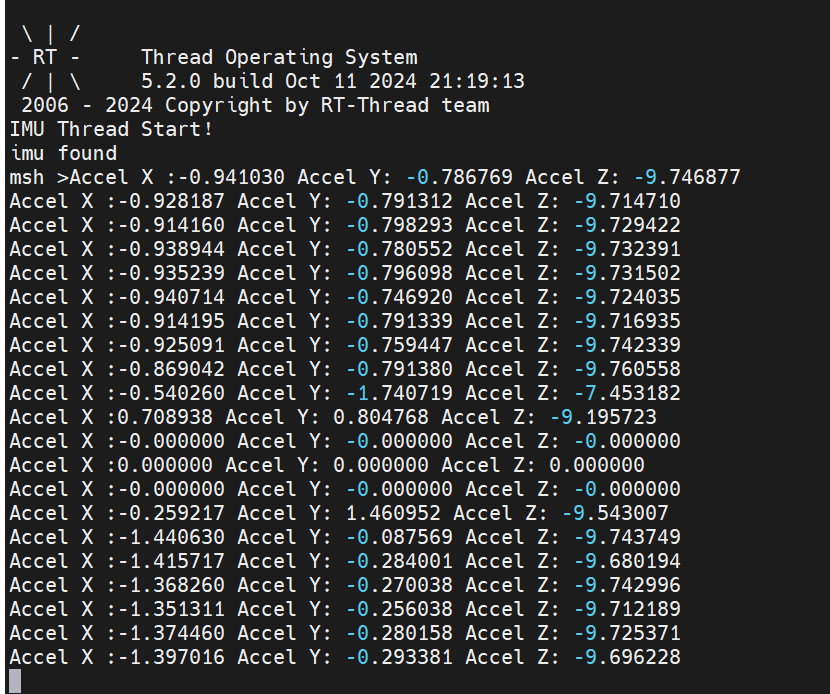

串口输出结果

EVK板载QSPI Flash

换用QSPI，更换逻分之后再尝试

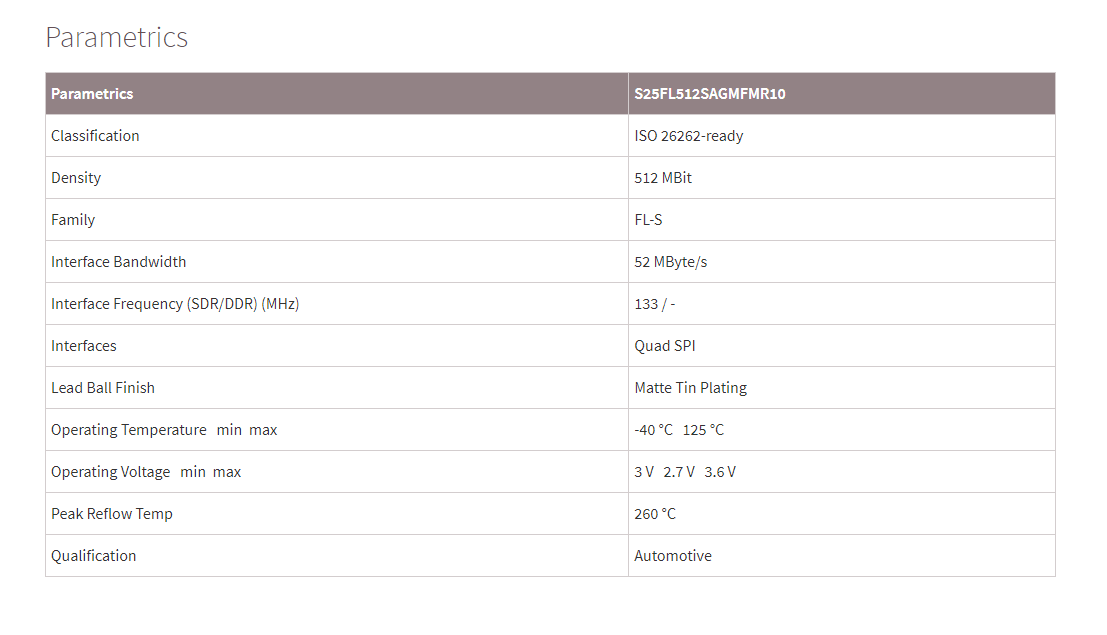

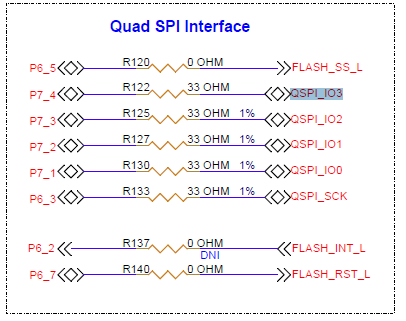

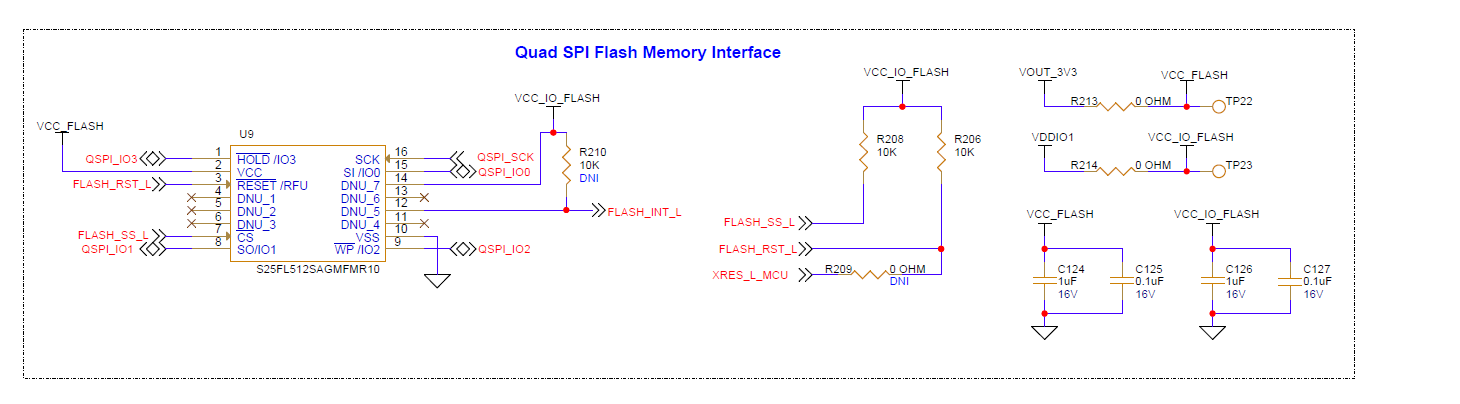

原理图如图所示，型号为S25FL512SAGMFMR10，英飞凌自己家的，参数挺好

引脚映射在下图

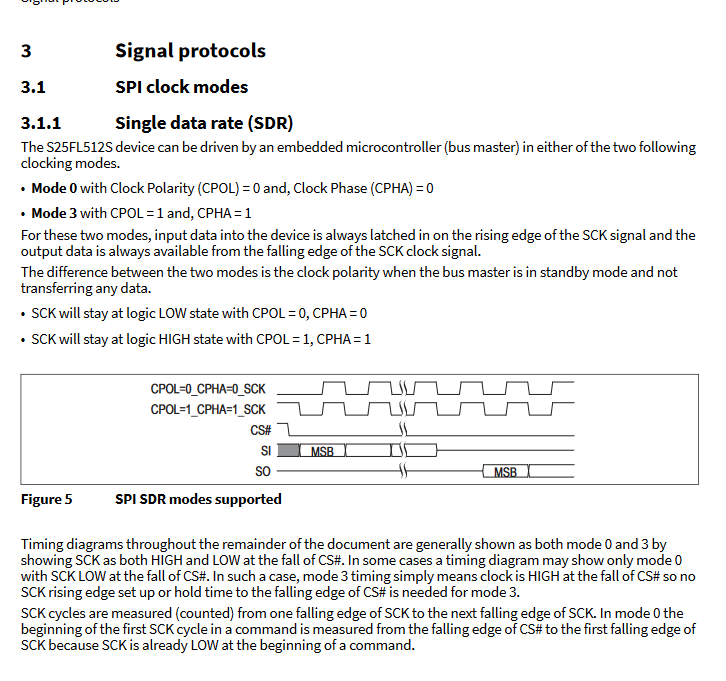

使用SPI0/SPI3模式

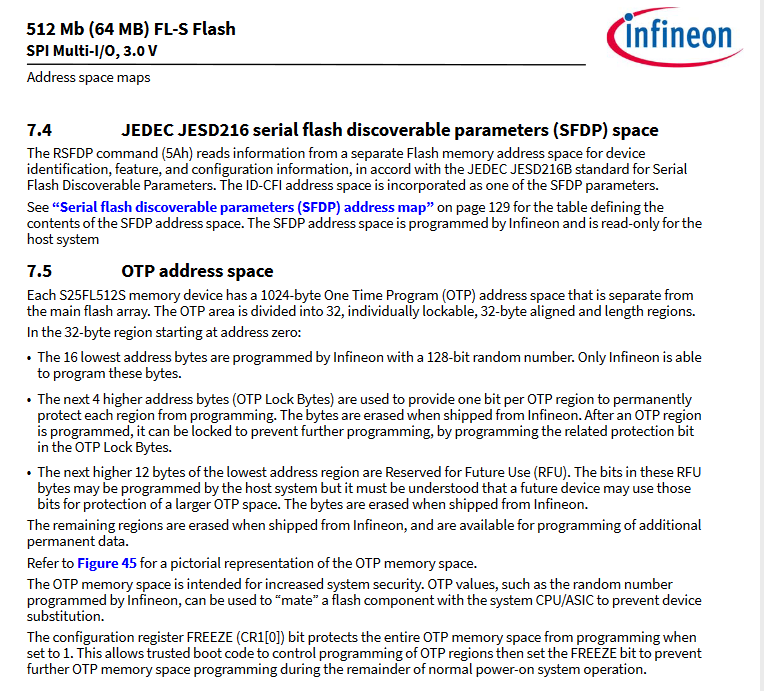

支持SFDP，这下好办了，可以直接使用RTT的SFUD

Kconfig文件修改

添加以下内容

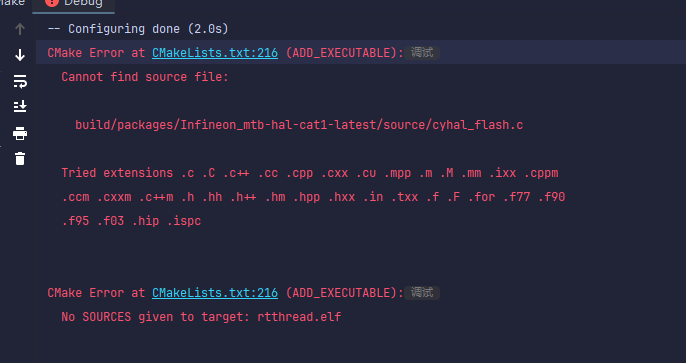

scons重新生成cmakelist之后提示

尝试 pkgs -Update，发现无效

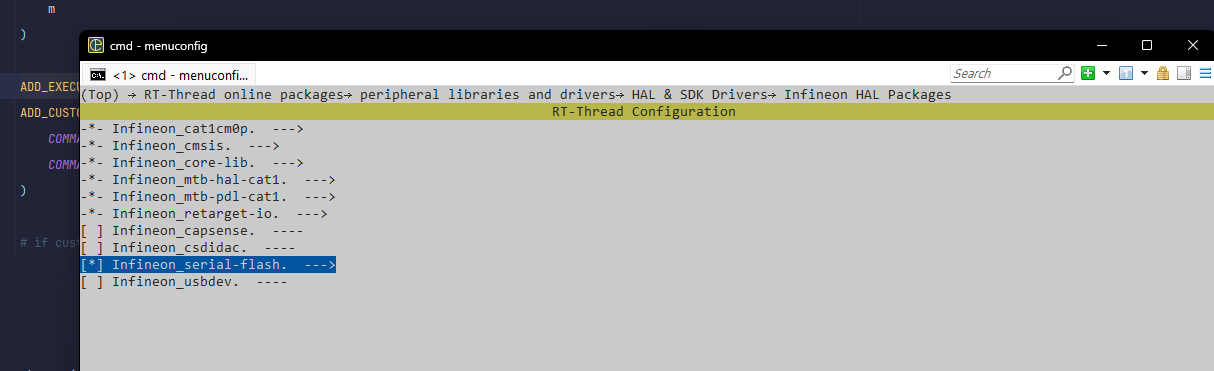

尝试在menucongfig中启用对应软件包，该软件包对此报错无效，且在HAL中无法找到此文件

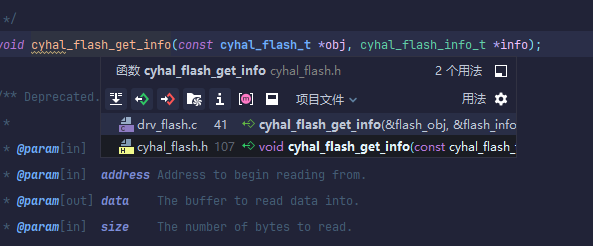

问题：有对应的头文件，但是其实现却在drv_flash.c中，疑似官方错误，英飞凌的官方包也没有这个东西，在cmakelist中删除文件后能通过编译，但是AC6编译未能通过。
