Clion HPM5301lite开发

参考文献

在 CLion 中开发 HPM6000 系列单片机

条件

HPM5301evklite，调试器选用了daplink，但是需要支持jtag调试的，强烈推荐南航无线dap和淘宝无线dap，能调arm和ch32的哪家，我没收他俩广告费
hpm官方sdk与sdk_env
HPMicro Semiconductor Ltd · GitHub
env自带了toolchain，但是也可以用andes的 ,据说是只有andes的才能发挥RV的全部实力
GitHub - andestech/nds-gnu-toolchain: GNU toolchain for AndesCore

开发环境配置

添加环境变量，请忽略下图的GNNRISCV_ToolChain的环境变量，那个已经删掉了

PS:toolchain的环境变量指向的目录不要带bin，否则编译会有问题

工具链在ENV里面带了，填进去就行，最新的13.2

CLion开发

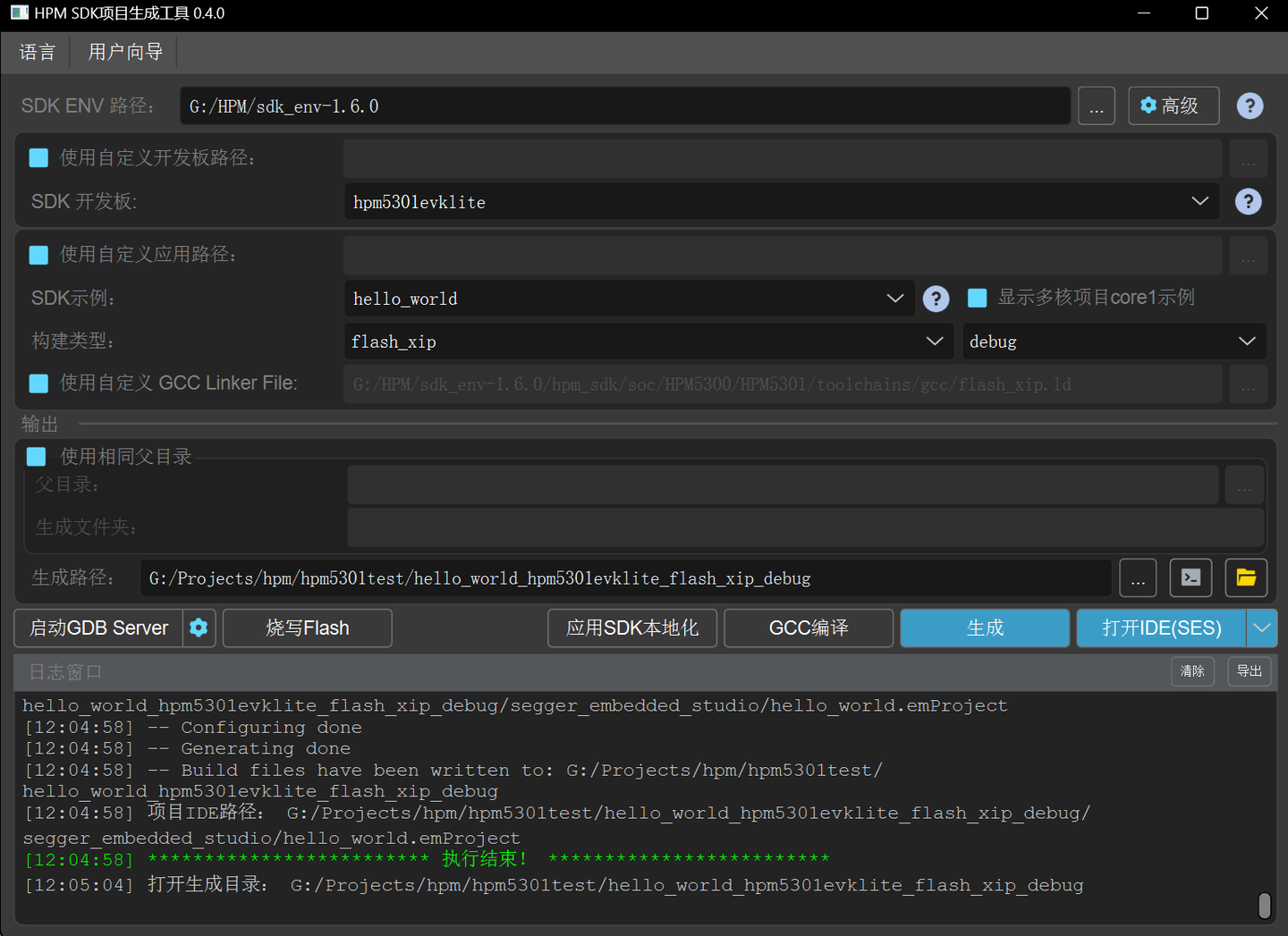

hpm sdk生成工具在Clion中打开

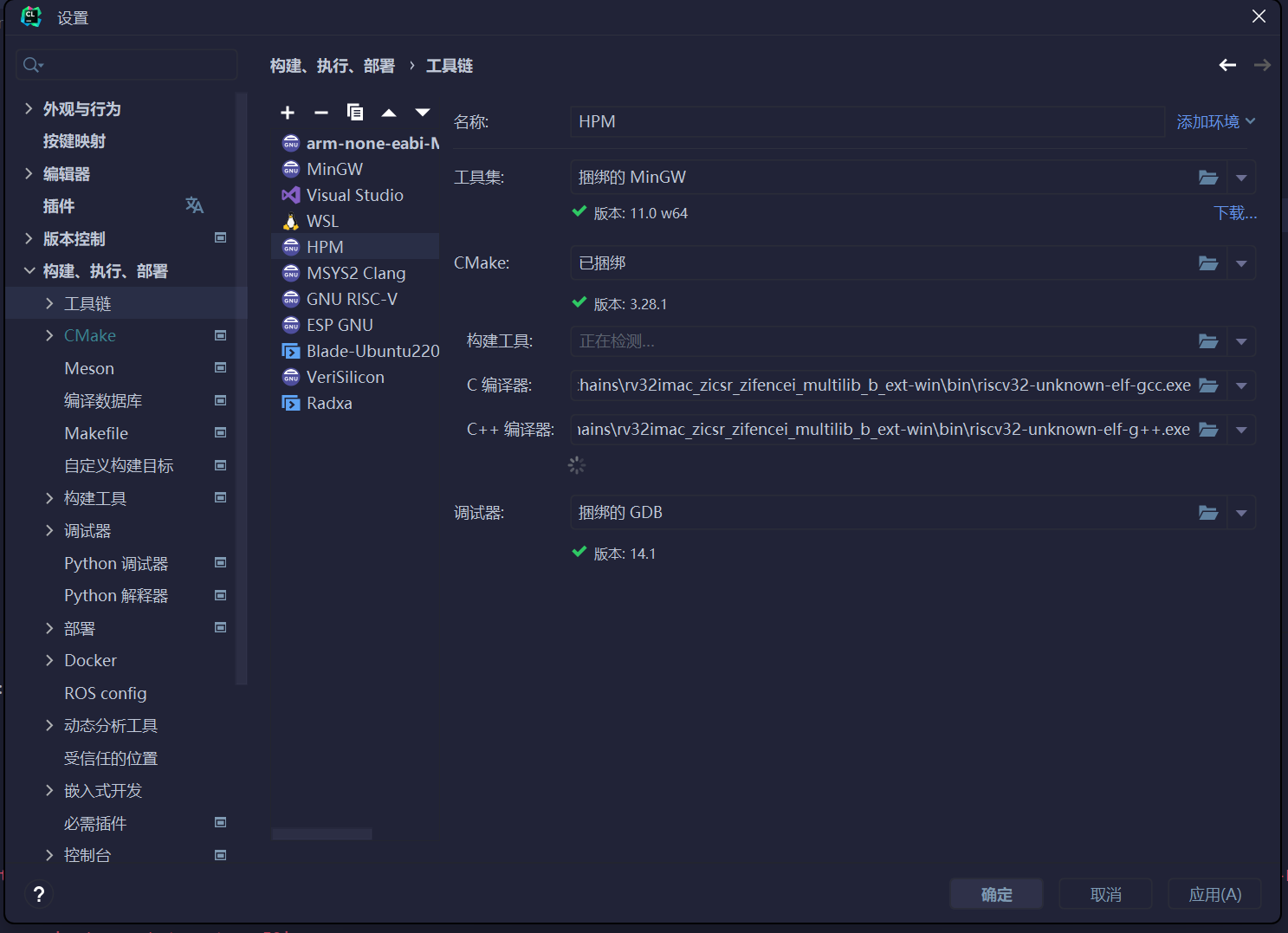

工具链如图

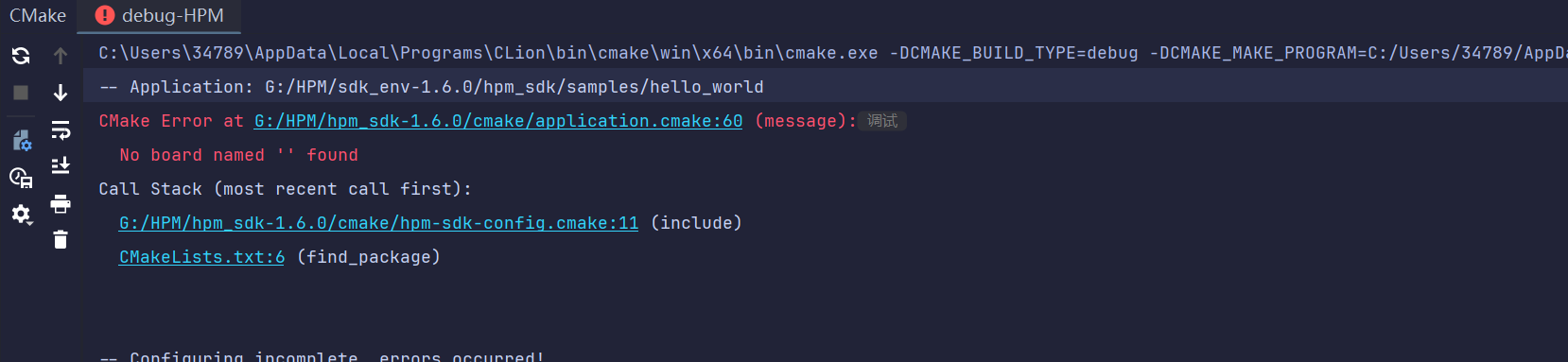

报错

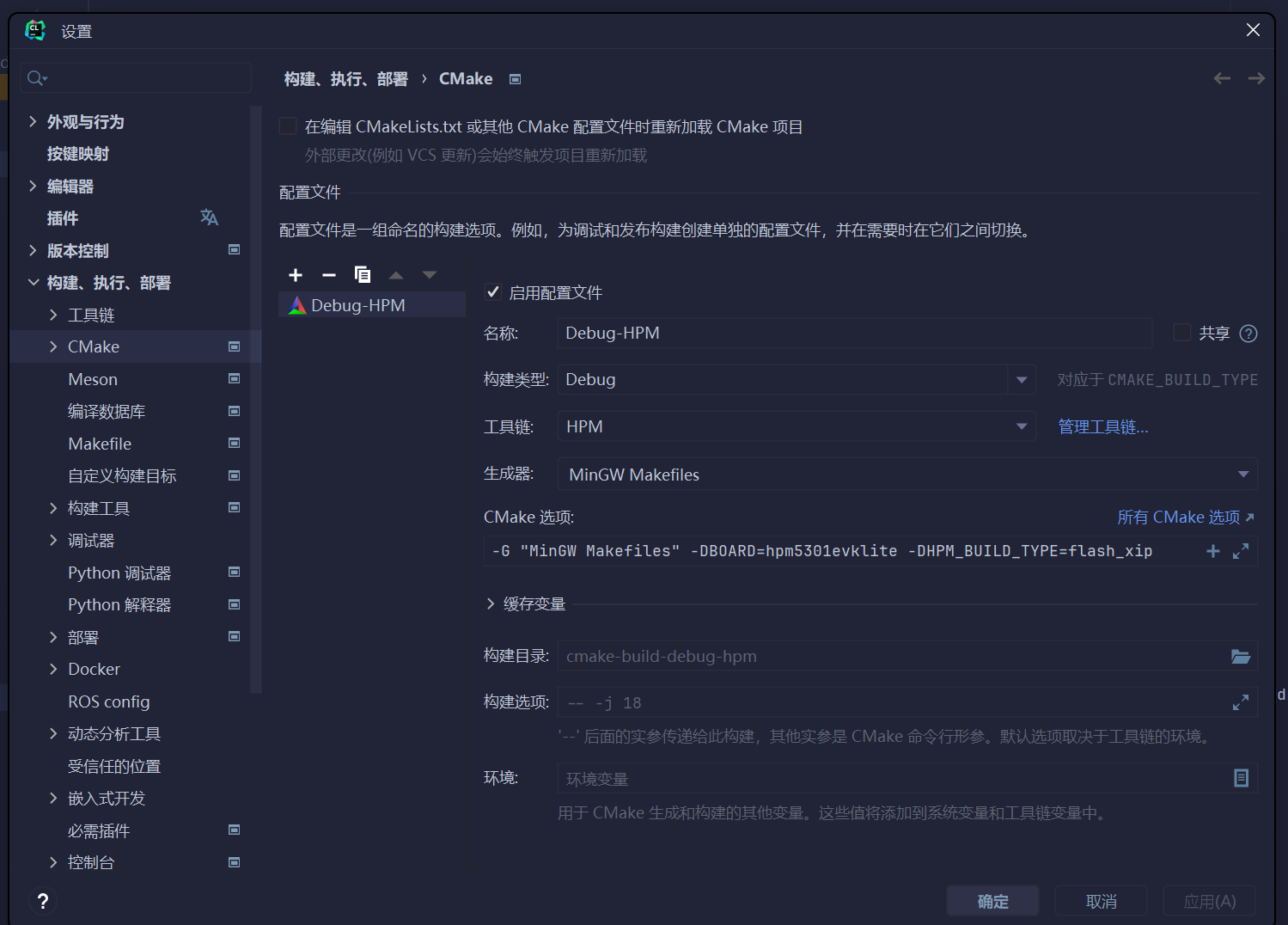

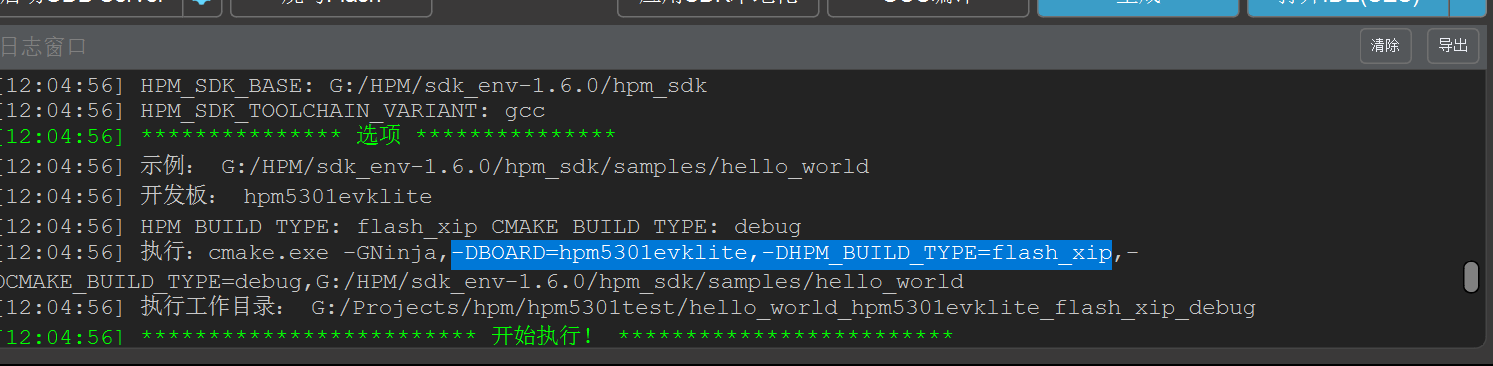

加上这个试试

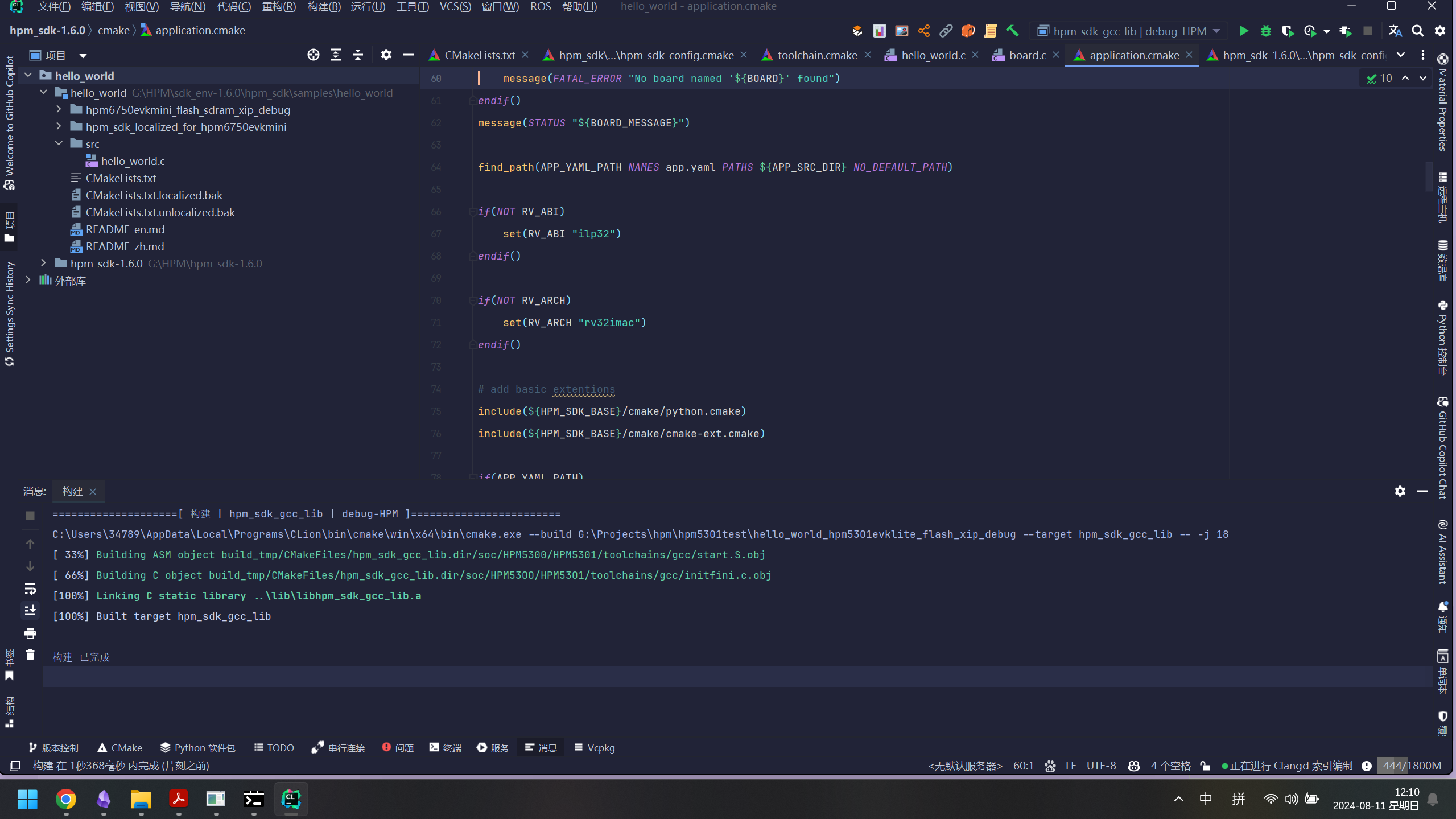

成功

不过这个目录有点怪啊，我原本以为是直接复制出来一份例程，没成想还是改原来的？
这个问题跳转到SDK本地化开发解决。

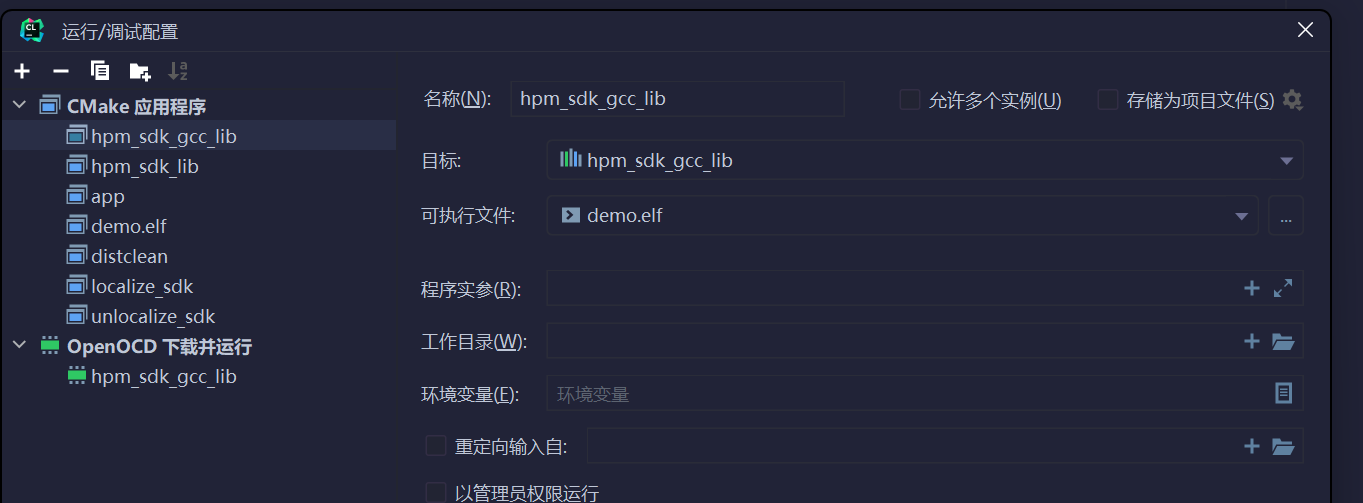

有个问题，上图的这个编译实际上是不对的，应该在这里设置一下

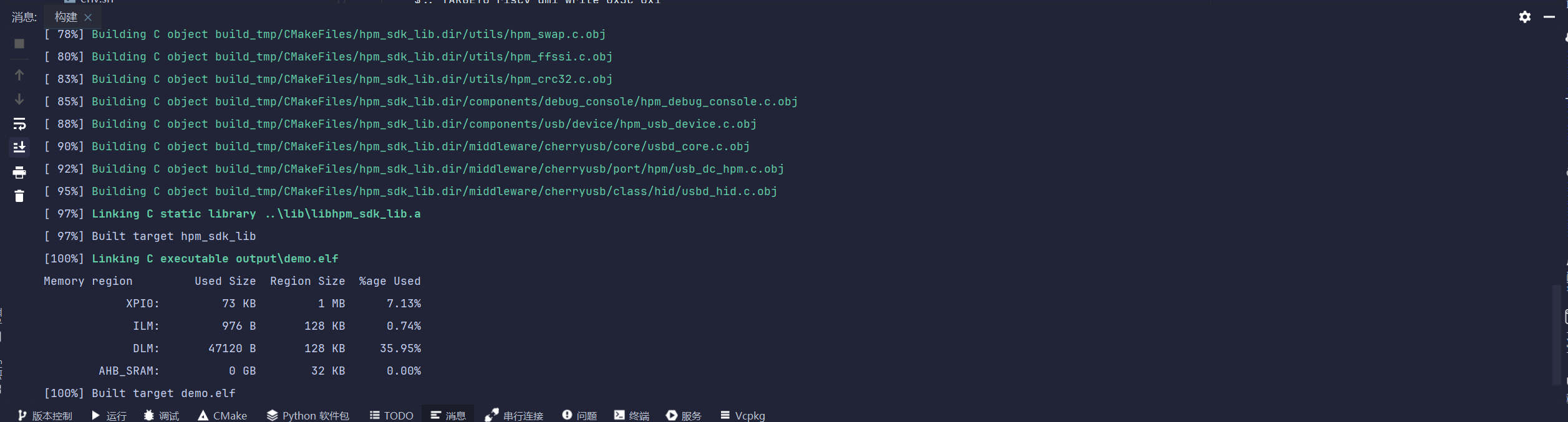

可执行文件这个把elf文件选上，正常编译结果下图所示，别的型号的片子也差不多

本地化开发

本地化开发是依托答辩，建议把sample里面的例程直接复制过来，加上Cmake的参数就行了，跟上面步骤是一样的

OpenOCD 下载与调试

openocd必须用HPM的env里面提供的openocd，CLion开发实测不需要将其添加到环境变量中，只需指定即可

一个bug

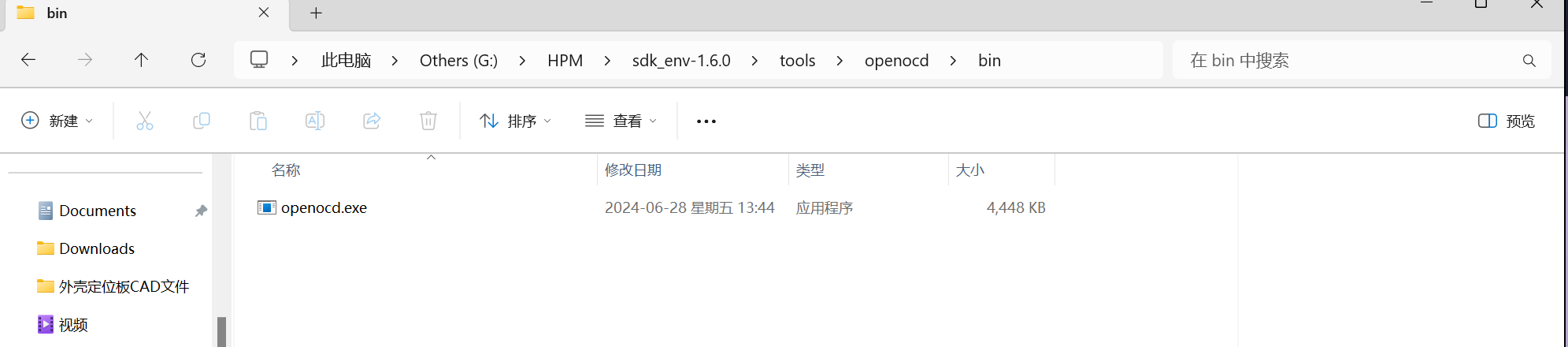

我的实际目录是这样的

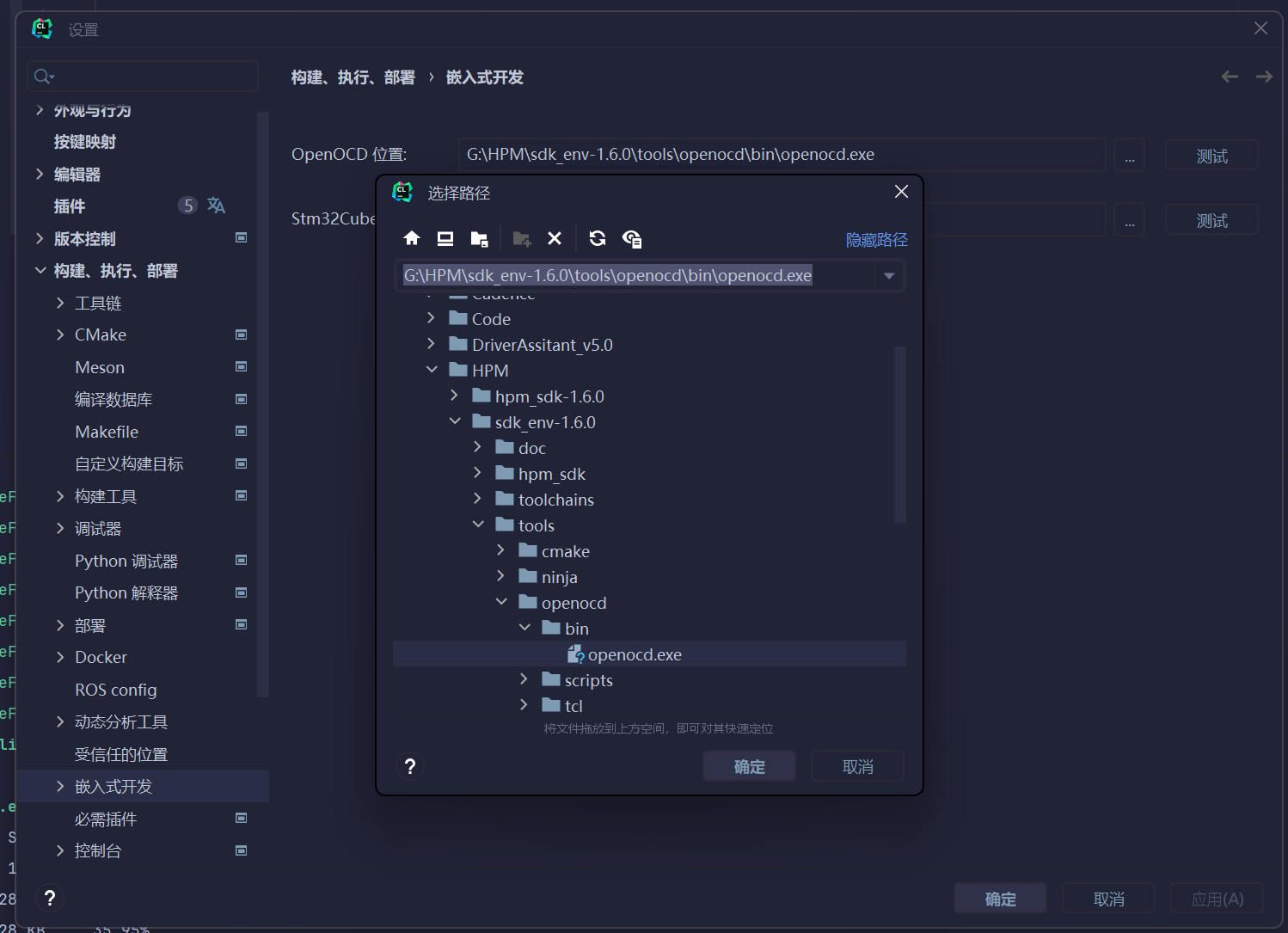

但是呢，来看看CLion，没有图了，用人话说就是CLion的这个目录里面看不到这个openocd

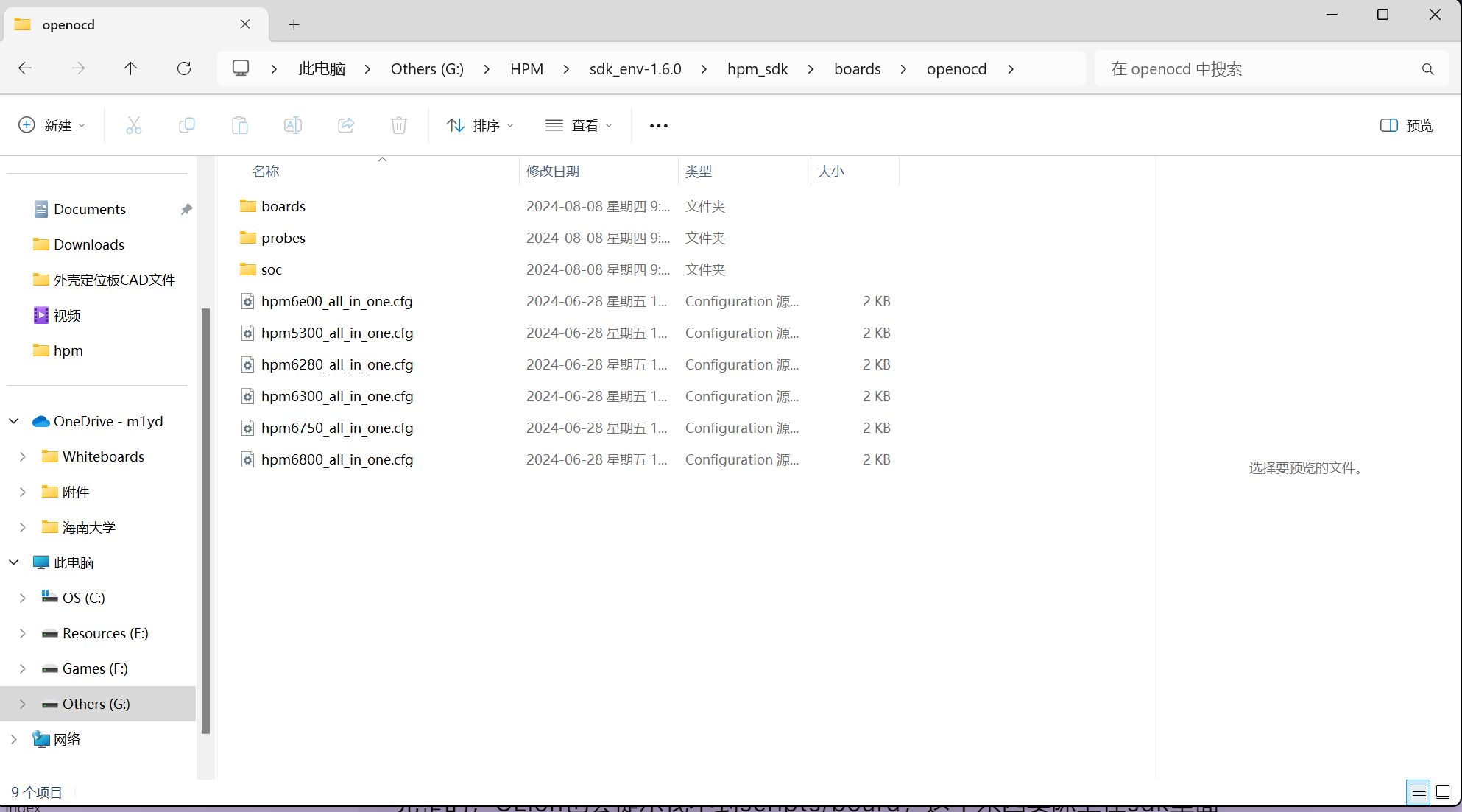

另外还需要对env_sdk的openocd目录做一点手脚，熟悉openocd的同学们应该能发现实际上env里面这个openocd是不完整的，CLion也会提示找不到scripts/board，这个东西实际上在sdk里面

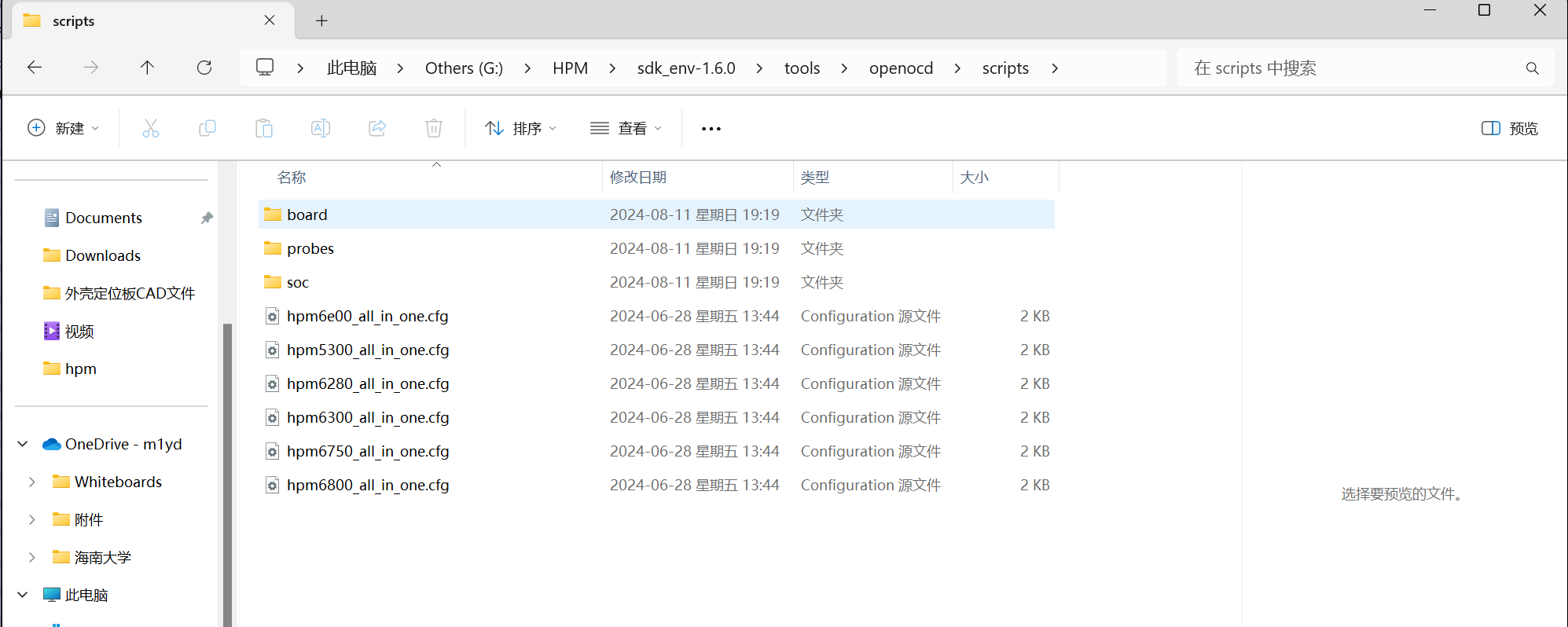

所以，要把这些东西复制到env的openocd/scripts目录里面
这个时候CLion应该不会报错了，接下来是编写面板配置文件（.cfg）

bindto 0.0.0.0

adapter speed 8000

adapter srst delay 500

adapter driver cmsis-dap

transport select jtag

source [find soc/hpm5300.cfg]

flash bank xpi0 hpm_xpi 0x80000000 0x2000000 1 1 $_TARGET0 0xF3000000 0x6 0x1000

proc init_clock {} {
    $::_TARGET0 riscv dmi_write 0x39 0xF4002000
    $::_TARGET0 riscv dmi_write 0x3C 0x1

    $::_TARGET0 riscv dmi_write 0x39 0xF4002000
    $::_TARGET0 riscv dmi_write 0x3C 0x2

    $::_TARGET0 riscv dmi_write 0x39 0xF4000800
    $::_TARGET0 riscv dmi_write 0x3C 0xFFFFFFFF

    $::_TARGET0 riscv dmi_write 0x39 0xF4000810
    $::_TARGET0 riscv dmi_write 0x3C 0xFFFFFFFF

    $::_TARGET0 riscv dmi_write 0x39 0xF4000820
    $::_TARGET0 riscv dmi_write 0x3C 0xFFFFFFFF

    $::_TARGET0 riscv dmi_write 0x39 0xF4000830
    $::_TARGET0 riscv dmi_write 0x3C 0xFFFFFFFF
    echo "clocks has been enabled!"
}

$_TARGET0 configure -event reset-init {
    init_clock
}

$_TARGET0 configure -event gdb-attach {
    reset halt
}

reset_config srst_only

这个实际上是hpm5301evklite.cfg和probe/cmsis-dap.cfg的缝合体，以及又加上了一点我自己的屎
如果你要是用6200evk去开发，就把find soc那句改成hpm6280.cfg，这些文件都在openocd/scripts/soc里面
再把下面的flash相关的东西从board的cfg偷过来就行了。

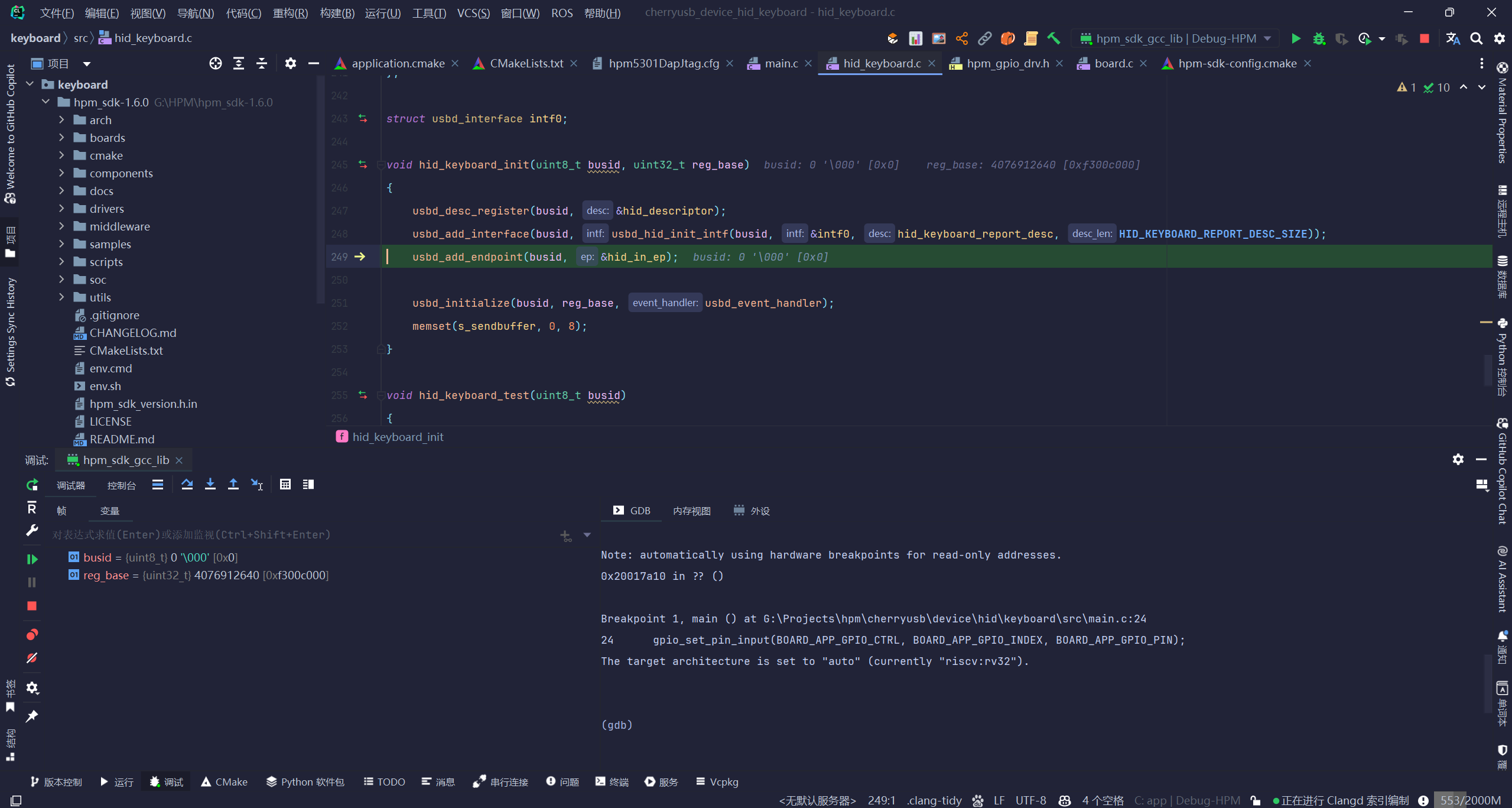

调试起来挺舒服的，不过速度相比较stm32g474-nucelo来说略有一点点卡，

更新

bindto 0.0.0.0

adapter speed 8000

adapter srst delay 500

adapter driver cmsis-dap

transport select jtag

source [find soc/hpm5300.cfg]

source [find board/hpm5301evklite.cfg]

reset_config srst_only

舒服了，直接调就行了，跟stm32的cfg差不多一个写法
